Solidworksで2D図面のモデルの図面ビューをミラーコピーする方法

投稿日:2021年9月9日 更新日:

Solidworksで2D図面作成時、ミラーになった図を一緒に書きたい事がありました。

3Dモデル自体をミラーコピーする必要があると思ったのですが、結論から言うと「図面ビューのミラーコピー」をすれば2次元図面側の変更だけで出来ました。

方法を書いておきたいと思います。

Solidworksで2D図面のモデルの図面ビューをミラーコピーする方法


上図をミラーコピーしたいと思います。


絵をクリックして選択。図面ビューをコピー&ペーストします。

図面ビュー2が増えます。


図面ビュー2をクリックすると、メニューが開きます。

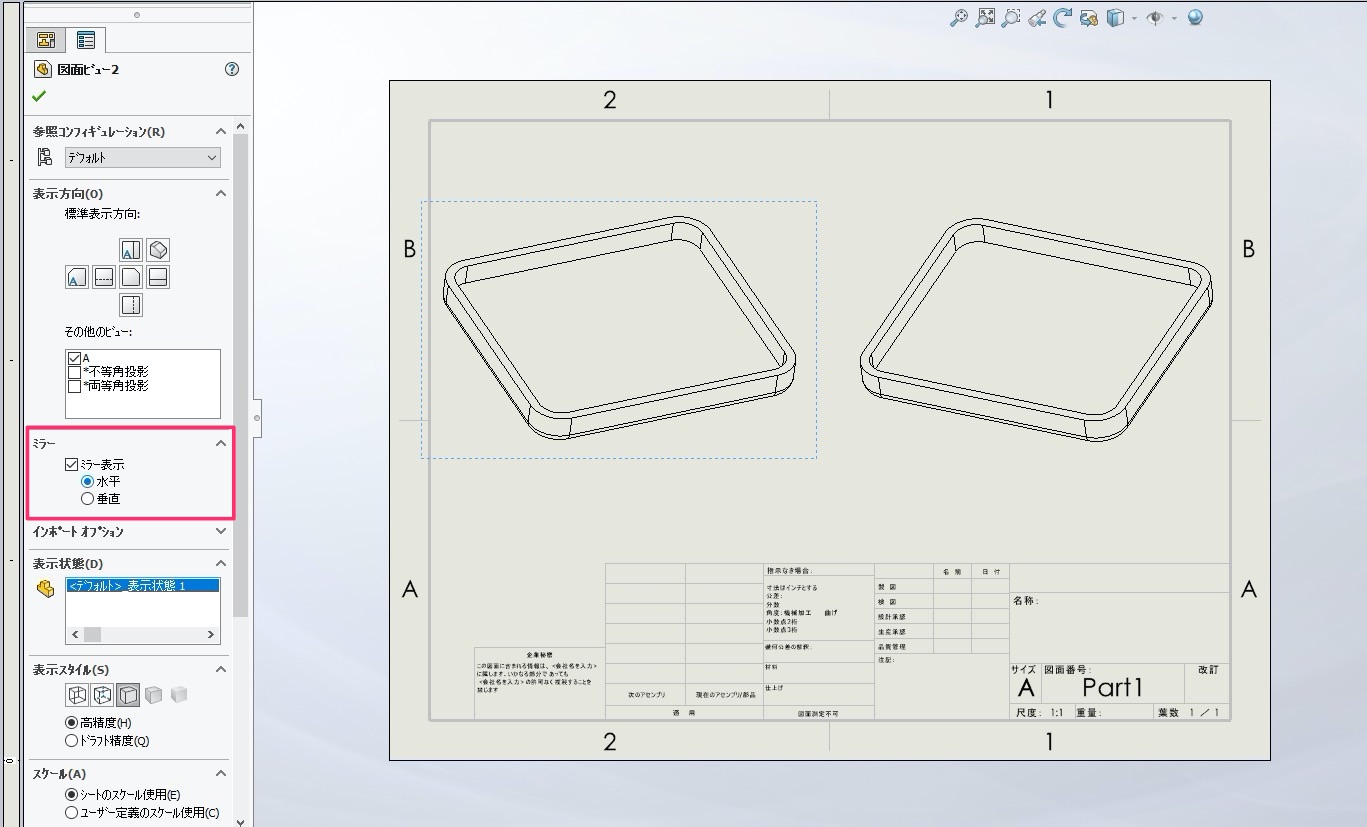

ミラーという項目を開き、ミラー表示にチェックマークを入れます。

すると、図面ビューがミラーになります。

さいごに

元々の3DモデルをミラーコピーしてももちろんOKなのですが、2D図面だけミラー図が欲しい場合は今回の方法の方が楽だと思います。

参考になれば幸いです。
